ADataMatrix10 x 10është simboli më i vogël i ECC 200 DataMatrix, përbëhet nga një rrjet 10 x 10 që përdoret për kodimin e sasive shumë të vogla të të dhënave.

Për shkak të gjurmës së saj minimale – shpesh rreth 1 mm – DataMatrix10 x 10përdoret gjerësisht në industri të tilla si aerohapësira, elektronika dhe pajisjet mjekësore, ku shënimi i hapësirës është jashtëzakonisht i kufizuar.

Megjithatë, ky madhësi kompakt vjen me kufizime të ashpra. - A DataMatrix10 x 10mund të ruajë vetëm disa karaktere dhe kërkon kontrollin e saktë mbi kushtet e shënimit dhe skanimit.

Ky udhërrëfyes shpjegon madhësinë e tij, kufijtë e kapacitetit dhe kur është zgjedhja e duhur në aplikimet e botës reale.

Çfarë është një DataMatrix 10 x 10? (Përcaktimi dhe kuptimi praktik)

A DataMatrix10 x 10është një kod bari 2D i përbërë nga10 rreshta x 10 kolona (100 modulë)nën standartin ECC 200.

Ndërsa përbëhet nga 100 modulë, një pjesë e rëndësishme e këtij hapësiri është rezervuar për modelet strukturore dhe korrektimin e gabimeve. - Kjo lë vetëm një fushë minimale për të dhënat aktuale, e cila thelbësisht përcakton se si simboli përdoret në praktikë.

Me fjalë të tjera, 10 x 10formati nuk ekziston për fleksibilitet, por përkufizime ekstreme hapësire.

Data Matrix 10 x 10 Capacity Limits (What You Can Actually Encode)

Rregullimi më i rëndësishëm është kapaciteti i të dhënave, dhe këtu dështojnë shumë zbatimet.

Megjithëse simboli përmban 100 module, vetëm një pjesë e vogël është në dispozicion për të dhënat aktuale. Pjesa tjetër është rezervuar për:

• Shenjë gjetëse (kufi në formë L)

• Modeli i kohës

• Korrektimi i gabimeve (Reed-Solomon, rreth 25%)

Si rezultat, ngarkesa e përdorueshme është jashtëzakonisht e kufizuar.

Limite praktike të kapacitetit:

Sipas specifikimit të ECC 200, kapaciteti maksimal i një10 x 10DataMatrix është:

•Numerike: 6 shifra

•Alfanumerik: 3 karakterë

•Binar: 1 byte

Shikimi kyç:

A10 x 10Data Matrix nuk është "i vogël por fleksibel." Ështëstrikt e kufizuarEdhe një karakter shtesë do ta detyrojë simbolin të zgjerohet.

Për shembull, përpjekja për të koduar “1234567” do të gjenerojë automatikisht një12 x 12 simbolJo.10 x 10.

Madhësia fizike e DataMatrix 10 x 10 (Madhësia e modulit dhe zona e heshtur)

Sapo të përcaktohen të dhënat, kufizimi tjetër është madhësia fizike.

Dimensionet përfundimtare varen ngaDimensioni X(madhësia e modulit). Në sistemet e shënimit të saktësisë së lartë, kjo mund të shkojë sa 0.1 mm.

Dimensione tipike fizike:

•Madhësia e matricës:përcaktuar nga madhësia e modulit (X-dimensioni), jo e fiksuar

•Zonë e qetë:të paktën një gjerësi moduli në çdo anë

•Gjithësisht hapësirë e kërkuar:varet nga madhësia e modulit dhe përfshin zonën e qetë

Për shembull, me një madhësi moduli 0.25 mm, a10 x 10DataMatrix do të jetë rreth 2.5 mm x 2.5 mm (përjashtim zonës së qetë) dhe më e madhe kur zona e qetë është përfshirë.

Shumë dështimet e shënimit nuk shkaktohen nga gabimet e kodimit, por nga zona e pamjaftueshme e qetë apo kontrasti i keq rreth simbolit.

Përkrahje e madhësisë së DataMatrix (10 x 10 kundër simboleve më të mëdha)

Për të vendosur nëse10 x 10është e përshtatshme, ndihmon ta krahasojmë me nivelet e madhësisë së ardhshme.

Rregull praktik:Nëse të dhënat tuaja janë edhe pak komplekse, 10 x 10 zakonisht nuk është zgjedhja e duhur.

Kur të përdorim DataMatrix 10 x 10 (Real Industrial Applications)

Për shkak të kufizimeve të tij, ky simbol përdoret vetëm në skenarë shumë specifike.

1. PCB dhe Micro-Electronics

Në prodhimin e PCB, hapësira e disponueshme e shënimit është jashtëzakonisht e kufizuar.Për të përshtatur brenda një10 x 10simboli, prodhuesit shpeshkomprimon formatet e të dhënave(për shembull kodimi bazë-36).

2. Instrumente mjekësore dhe implante

Mjekjet kirurgjike duhet të mbijetojnë ciklet e përsëritura të sterilizimit.Etiketat degradojnë shpejt, kështu që është e nevojshme shënimi i përhershëm.

A10 x 10Matrix i të dhënave lejon gjurmueshmërinëpa prekur përdorueshmërinë apo integritetin strukturor.

3. Komponentë Aerospace dhe Precision

Në aerohapësirë, edhe pjesët e vogla duhet të jenë të gjurmueshme.Megjithatë, shënimi nuk duhet të dobësojë komponentin.

Kjo krijon një rast përdorimi të përsosur për simbole ultra të vogla.

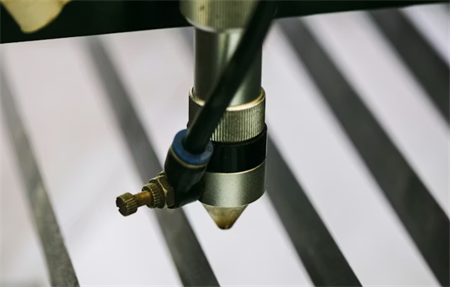

Markimi i pjesës së drejtpërdrejtë (DPM): Pse përdoret 10 x 10

Në shumicën e rasteve të botës reale, DataMatrix10 x 10përdoret nëMarkimi i pjesës së drejtpërdrejtë (DPM).

Në vend të printimit të etiketave, kodi aplikohet drejtpërdrejt duke përdorur:

• Markimi laser

• Pikë urinimi

• Njerëzimi kimik

Përfitimi është qëndrueshmëria.Kompromisi është selexueshmëria bëhet shumë më e vështirë për të kontrolluar.

Sfidat e lexueshmërisë (dhe si t'i rregullojmë ato)

Në këtë shkallë, krijimi i kodit nuk është pjesa më e vështirë --duke e lexuar me siguri.

Çështjet e përbashkëta përfshijnë:

• Refleksioni mbi sipërfaqet e metalit

• Kontrast i ulët pas shënimit

• Përcaktimi i pamjaftueshëm i modulit

Zgjidhjet industriale:

• Sistemet e vizionit industrial (jo skanerët e konsumatorit)

•Ddisa drita për të reduktuar reflektimet

• Parametrat e optimizuar të laserit për kontrast të lartë

Këto janë tipikisht të validuara sipas standarteve ISO DPM të cilësisë.

Si të gjenerojmë një DataMatrix 10 x 10 saktësisht

Për të gjeneruar me sukses një10 x 10simbol:

1.Mbaje të dhënat jashtëzakonisht të shkurtra (6 shifra apo më pak rekomanduar)

2.Përdor programin e kodimit të përputhshëm ECC 200

3.Validizo madhësinë e simbolit përpara shënimit

4.Prova lexueshmëri në kushte reale

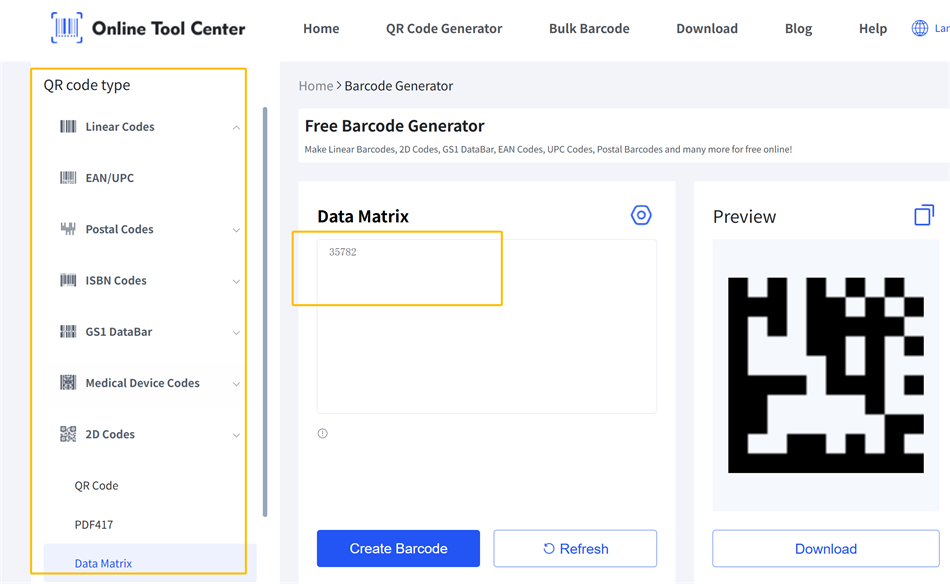

Në praktikë, ka shumëgjeneratorë 2D barcode online falasqë mund të krijojë shpejt një DataMatrix 10 x 10. Procesi është zakonisht i thjeshtë – thjesht hyni të dhënat tuaja dhe mjeti do të gjenerojë simbolen automatikisht.

Rregulli kyç:Nëse të dhënat tuaja nuk përshtaten natyralisht brenda kufirit, mos i detyroni ato – përdorni një simbol më të madh në vend të kësaj.

Përfundimi: Kur 10 x 10 është zgjedhja e duhur

Matriksa e të dhënave10 x 10nuk është një kod me qëllim të përgjithshëm, por një zgjidhje për kufizime ekstreme hapësire.

Përdorur siç duhet, mundëson gjurmueshmërinë e komponenteve më të vogla. E përdorur keq, shpesh rezulton në kode të pa lexueshme.

Në fund, suksesi varet më pak nga krijimi i simbolit dhe më shumë nga dizajnimi i të gjithë procesit të shënimit dhe skanimit rreth kufizimeve të tij.

Pyetje të zakonshme rreth DataMatrix 10 x 10

Q1: Cila është madhësia më e vogël e DataMatrix?

Madhësia më e vogël e përdorur zakonisht ECC 200 DataMatrix është10 x 10.

Q2: Sa të dhëna mund të10 x 10Dyqani i DataMatrix?

Deri 6 shifra numërore ose 3 shifra alfanumerike.

Q3: A mund të skanojnë telefonat e zgjuar10 x 10Kodet?

Disa telefona të zgjuar mund të skanojnë kodet e DataMatrix, por për10 x 10simbolet – veçanërisht në DPM apo kushtet e kontrastit të ulët – besueshmëria e skanimit është shpesh e kufizuar.
